Udvikling og proces af SMC Truck Deflector Mold

Drevet af både energi-omstillingstendensen og regler for brændstof-økonomi,SMC lastbil deflektorer blevet en kerneløsning for erhvervskøretøjer med henblik på at opnå letvægt på køretøjs-niveau, reducere energiforbruget og forbedre rækkevidde og brændstoføkonomi-. Nøglen til at realisere disse fordele ligger i stor-størrelseSMC kompressionsforme.Formdesignkvaliteten bestemmer direkte formningsudbyttet, produktionscyklustiden, materialeudnyttelsesgraden og den endelige køretøjssamlings matchende nøjagtighed af færdige dele.



I. Markedsdrivere

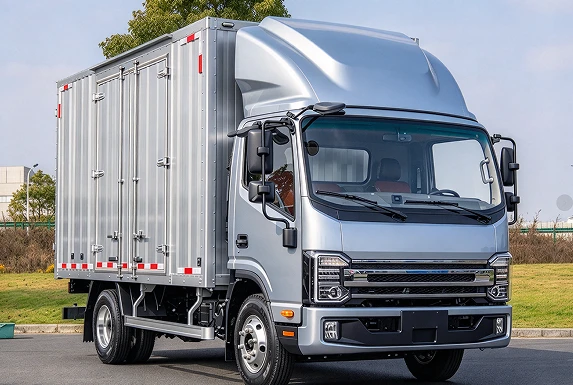

Efterhånden som indenlandske emissionsbestemmelser for tunge-lastbiler bliver ved med at strammes, og logistikindustrien stiller højere krav til køretøjers energibesparende-kontrol, er aerodynamisk optimering blevet en kerneprioritet for OEM-produkter. Lastbilkåber er monteret på toppen og begge sider af førerhuset. Ved at styre luftstrømmen reducerer de effektivt vindmodstanden ved høje-kørselsforhold og giver en brændstofbesparelse på 3 %-5 %. For nye-energilastbiler, der er udstyret med kåber, kan rækkevidden forbedres betydeligt.

Sheet Molding Compound (SMC)har høj styrke, vejr- og korrosionsbestandighed, evne til integreret formning til komplekse buede overflader og lette egenskaber. Det er efterhånden blevet den almindelige materialemulighed og har udløst stigende efterspørgsel efter opstrøms SMC-kompressionsforme.



Den indenlandske kommercielle-køretøjsindustri bevæger sig mod tilpasning og hurtig iteration af flere køretøjsmodeller. Beklædninger til forskellige traktorer og lastbiler varierer meget i buet-overfladegeometri. OEM'er kræver forme, der er i stand til stabil masseproduktion samt hurtig modifikation til flere versioner. Dette stiller højere krav til støbeformsleverandører om samtidig udviklingskompetence og hurtig støbe-revisionsreaktion. I mellemtiden betyder voksende eksportordrer for erhvervskøretøjer, at oversøiske kunder håndhæver strenge standarder for deldimensionelle tolerancer, Klasse-A udvendige overflader og ældningsmodstand, hvilket yderligere hæver den tekniske barre for SMC-beklædningsforme.





II. Kernetekniske udfordringer for forme

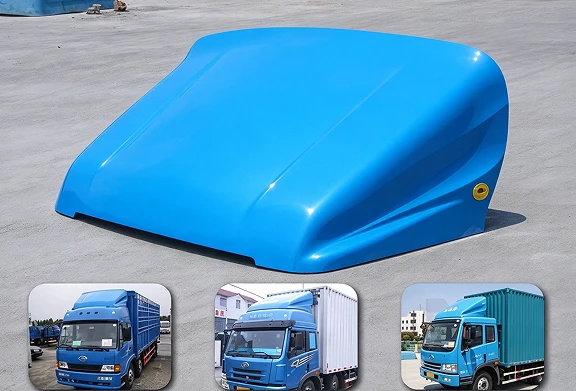

SMC-lastbildeflektorer er store, tyndvæggede SMC-komponenter med stor krumning med brede overordnede konturer og komplekse, varierede buede overgange. Deres formudvikling adskiller sig væsentligt fra den for konventionelle SMC-dele. Store tekniske udfordringer er opsummeret nedenfor. Målretning mod disse industrismertepunkter,JMJT FORM KINA har udført speciel teknisk forskning for at løse hvert problem punkt for punkt.



1.Løber og påfyldningskontrol

Fairings har bølgende buede overflader med ujævnt fordelte lokale forstærkningsribber og monteringsknaster. I betragtning af den begrænsede flydeevne af SMC-materialer vil forkert gatelayout let føre til korte skud, fiberophobning og lokale svejse-defekter. I designfasen,JMJT Skimmelsvampudnytter CAE-materiale-flowsimulering til at optimere emneplacering, overløbsriller og flow-chokeløbestrukturer. Dette sikrer synkron fremføring af flowfronten under kompression, opnår fuldstændig hulrumsfyldning og sænker mængden af ​​skrot.



2. Design af ventilationssystem

Luft, der er fanget under lukket-formkompression, er den primære årsag til blærer, huller og overfladepletter på færdige produkter. Luftfælder har en tendens til at opstå ved hjørner og dybe ribbensektioner af store-krumningsbeklædninger.JMJT Skimmelsvamparrangerer mikro-udluftningsriller og udluftningsstifter præcist. For førsteklasses løsninger er vakuumventilationssystemer integreret for hurtigt at evakuere luft inde i hulrummet. Dette garanterer klasse-A udvendig overfladekvalitet og reducerer slibeoperationer efter-behandling.



3.Fuld-Arealuniform temperaturkontrol

SMC-kompressionsstøbnings-vinduet varierer fra 140 grader til 160 grader. På grund af det store overfladeareal af kåbeforme er temperaturforskelle på tværs af formfladen højst sandsynlige. For høj lokal temperatur forårsager over-hærdet skør harpiks; utilstrækkelig temperatur resulterer i ufuldstændig hærdning og under-mekanisk ydeevne af delene.JMJT Skimmelsvamp anvender zoneinddelt internt olie-kredsløbsdesign for at homogenisere skimmel-overfladetemperatur og begrænse temperaturafvigelse. Det sikrer ensartet hærdning på tværs af hele formen, mindsker risikoen for vridning og holder dimensionsfejl inden for den OEM-specificerede tolerance på ±0,5 mm.



4.Slidstyrke og overfladebehandling

Hulrum til deflektorforme anvender generelt varmt-arbejdsværktøjsstål, der er behandlet ved vakuumhærdning for at nå en hårdhed over HRC50. Kombineret med spejlpolering og overfladebelægning modstår stålet eroderende slid fra glasfibre. Det bevarer klasse-A spejloverflader gennem lang-masseproduktion, forlænger formens levetid og reducerer omkostningerne ved hyppig poleringsvedligeholdelse.



5. Afstøbning og udkast-vinkeldesign

Beklædninger indeholder flere buede underskæringer og forstærkende-rib-funktioner. Ukorrekt træk-vinkeldesign vil ridse delens overflader eller udløse revner ved udtagning af formen.JMJT Skimmelsvamp anvender differentierede trækvinkler for hovedbuede overflader og dybe-ribzoner. Udkastnings-systemlayoutet er også optimeret til multi-punktsbalanceret udkastning for at forhindre forvrængning af komponenter i store-størrelser under afformningen.





III. Dyb integration mellem skimmel og produktionslinje



En høj-ydelse af SMC-lastbildeflektorform afhænger ikke kun af statisk form-bearbejdningspræcision. Den skal fuldt ud matche den virkelige-verdens driftsbetingelser for nedstrøms SMC-komprimerings-produktionslinjer for sømløs kompatibilitet mellem værktøj og-produktion på stedet.



På det tidlige projekt-udviklingsstadium,det tekniske team indsamler grundigt parametre for kundernes eksisterende udstyr, herunder nøgleindikatorer som hydraulisk pressetønde, effektiv pladestørrelse, form-åbning-lukkeslag og pladeparallelisme. Baseret på disse data færdiggøres det målrettede design for den overordnede formstruktur, kavitetslayout og fordeling af spændekraften-, tilpasset standardprocesparametre: 310 MPa kompressionstryk og en hærdningscyklus på 24-minutter. Krav til automatiseret produktion er også fuldt ud overvejet. Professionelle optimeringer er implementeret for formhøjde, udkastningsmekanismer og frigang til -fjernelse af dele for at understøtte intelligente operationer såsom automatisk indlæsning af emner og -robotstøttet opsamling af dele-. Cyklustiden pr. komponent forkortes effektivt for at imødekomme høje-volumen kontinuerlige-produktionskrav til dele til erhvervskøretøjer.



Der kræves flere runder af iterativ idriftsættelsei form-afprøvningsfasen.Ved præcist at justere overløbsvolumen fra overløbsriller, optimere udluftningspositioner og udluftnings-rillespecifikationer i hulrummet og kompensere SMC-krympningsforhold i henhold til materialeegenskaber, er typiske formningsdefekter, der er almindelige i store-dele -, såsom skævhed, overfladegruber, blærer, korte svejsede linjer. Efter at prototypeprøver er fremstillet, afsluttes verifikationen ikke ved simpel udseende og dimensionsinspektion. Der udføres yderligere fælles validering med kunden, som dækker kontrol af delens stivhed, ydeevne udendørs vejrlig, maling-filmadhæsion og belægningskompatibilitet. Omfattende ydeevne af komponenter er fuldt valideret. Ved formoverdragelse realiseres direkte forbindelse til kundens produktionslinjer for stabil masse-produktion. Dette forkorter F&U-iterationscyklusser for OEM-nye-køretøjskomponenter markant og fremskynder lanceringen af ​​nye-produkter.



Nyder godt afintegreret kompression-støbningsevne, kan lastbildeflektor danne flere funktionelle funktioner i et enkelt trin: spoilerstrukturer, monteringsknaster, forstærkende ribber, positioneringsåbninger og mere. Dette erstatter konventionelle multi-komponent bolte-på/sammenklæbte samlinger. En sådan formningsteknologi reducerer det samlede antal dele og eliminerer flere nedstrømsprocedurer, herunder svejsning, limning og samling. Monteringsarbejde-og arbejdsomkostninger er betydeligt sænket sammen med kvalitetsrisici forårsaget af montagetolerancer. Komponentproducenter opnår vedvarende reduktion af de samlede produktionsomkostninger, hvilket udgør den mest fremtrædende konkurrencefordel ved den monolitiske SMC-kompressions-løsning i forhold til segmenterede montageprocesser.



SMC Truck Deflector Formfungere som et kritisk link, der forbinder komposit-materialeteknologi og overordnede kommercielle-køretøjers ydeevne. Midt i tendenserne til energibesparelse og elektrificering af erhvervskøretøjer kan kun ved at overvinde tekniske forhindringer, herunder stor-krumningsfyldning, udluftning, termisk balance og slidstyrke, samtidig med at masse-produktionsudbytte og fuld-livscyklusomkostninger balanceres stabile og pålideligeSMC udvendig delløsninger, der understøtter udvikling af høj kvalitet af Kinas erhvervskøretøjsindustri.
